ملف خاص بتصاميم الفلل والمنازل .. من تجميعي ..

[نــجــد]

السلام عليكم ورحمة الله وبركاته ..



مساكم / صبحكم ...


الله بالخير والرضا والعافيه ..


اليوم حبيت اطرح لكم ملف كامل يشمل تصاميم الفلل والمنازل ..

للامانه .. الملف من تجميعي .. ومتعوب عليه ..

دعواتكم لي ..


بسم الله ببدأ ..



التصميم الأول ..


ليس فقط الواجهة المعمارية مايميز هذا التصميم ولكن الكتلة المعمارية المتمثلة في الصالة العائلية والسلم وصالة النساء وإطلالتها على الحديقة الخلفية لها دور كبير في إعطاء الإحساس بالإتساع والإنفتاح ..

.:. .:. .:. .:. .:. .:.

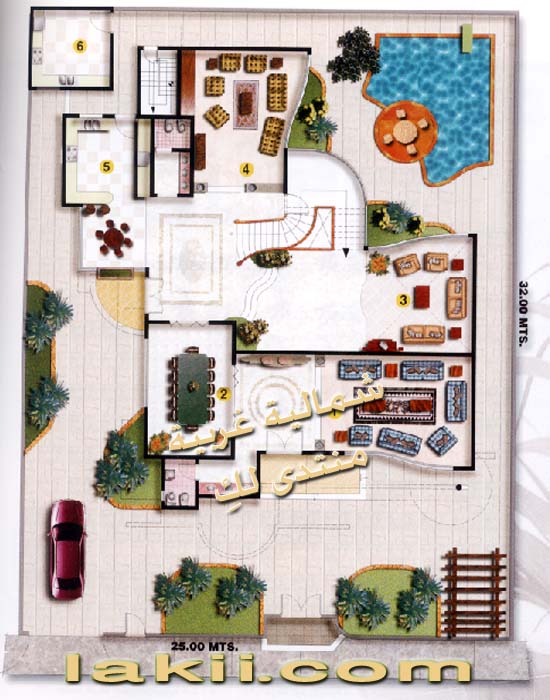

- الدور الأرضي
- نلاحظ في الدور الأرضي وجود بهو المدخل الرئيسي الذي يؤدي إلي صالة الرجال وصالة الطعام بينما بهو المدخل العائلي يؤدي إلي صالة النساء والصالة العائلية ومنه سلم تم استغلال استراحته الموجودة في منتصفه كركن لجلسة تطل على الحديقة الخلفية وركن إفطار ومطبخ تقديمي بالإضافة إلي مطبخ تحضيري خارج كتلة المبنى -

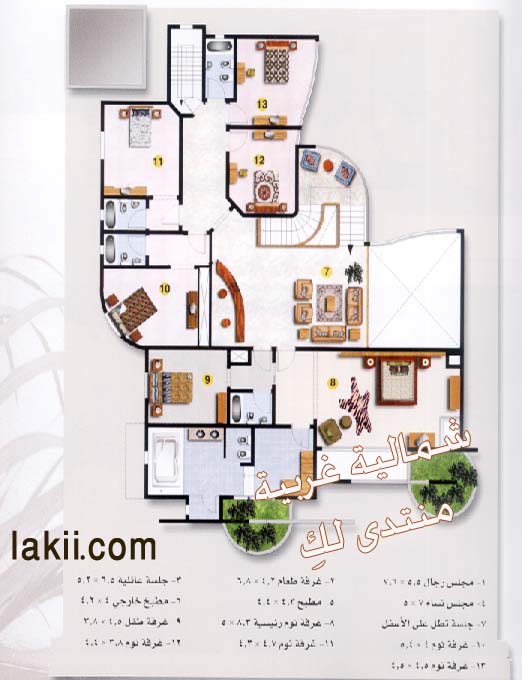

-الدور العلوي

- نجد في الدور العلوي فنجد غرفتي نوم بدورة مياه مشتركة وغرفتي نوم بدورة مياه

مستقلة , وغرفة نوم رئيسية يتوفر فيها غرفة طفل أو مكتب وغرفة ملابس ودورة مياه رئيسية ..-





3-منظور داخلي للدرج




4- منظور خارجي للحديقة الخلفية يظهر فيه الجلسة المعلقة الموجودة في

منتصف الدرج




.:.:.:.:.:.:.:.:.:.:.



.. يتــــــــبع ..

[Google]

أولا : و الله ما قصرتي
ثانيا : و الله يا نجد إن عندي أكثر من 300 تصميم كامل و لي أكثر من سنه أبغى أنزل موضوع عن التصاميم و ... و طرحت فكرة عن قسم خاص يكون إسمه ( قسم البناء و التخطيط و الديكور ) لأني أخبل في شي إسمه هندسه و ديكور بس كاني في الوادي
ثالثا : أنا ما طلعت عندي الصور يمكن يكون لأن الاتصال عندي سيء
رابعا : إذا ودّك تعاونت أنا و أنتي و اللي له رغبه في إيجاد مكتبة للمخططات و التصاميم الهندسيه بكافة أنواعها في قسم الإقتصاد يمكن لأنه أنسب قسم لأنه وجوده في قسم عسيرهن يظلم الموضوع كثيرا لأنه شبه مقتصر على النساء لكن الإقتصاد يدخله الجنسين .

تحياتي

[نــجــد]

التصميم الثاني ..
هذا التصميم من احب التصاميم لي ..

وذلك لعدة اسباب ..

استقلالية قسم الرجال عن قسم النساء استقلاليه تاااااااااااااامه .. وباريحيه ..

علاوه على ذلك .. وجود مساحات كافيه خارج المنزل .. مع المحافظه على عدم ترك مساحات شاسعه بدون استغلال ..

بصراحه هذا التصميم خااش مزاجي وبقوه .. وخصوصا انه ينفع للاراضي مستطيلة الشكل ..

الدور الارضي ..

نلاحظ قسم النساء بعيد عن خصوصية البيت وصالة المعيشه وقرب دورة المياه منه ..





الدور العلوي ..

وجود سلم يخدم الى الدور العلوي فقط .. وسلم مستقل يخدم السطح ..






.. يتبــــــع ..

[نــجــد]

المشاركة الأصلية كتبت بواسطة Google

أولا : و الله ما قصرتي
ثانيا : و الله يا نجد إن عندي أكثر من 300 تصميم كامل و لي أكثر من سنه أبغى أنزل موضوع عن التصاميم و ... و طرحت فكرة عن قسم خاص يكون إسمه ( قسم البناء و التخطيط و الديكور ) لأني أخبل في شي إسمه هندسه و ديكور بس كاني في الوادي
ثالثا : أنا ما طلعت عندي الصور يمكن يكون لأن الاتصال عندي سيء
رابعا : إذا ودّك تعاونت أنا و أنتي و اللي له رغبه في إيجاد مكتبة للمخططات و التصاميم الهندسيه بكافة أنواعها في قسم الإقتصاد يمكن لأنه أنسب قسم لأنه وجوده في قسم عسيرهن يظلم الموضوع كثيرا لأنه شبه مقتصر على النساء لكن الإقتصاد يدخله الجنسين .

تحياتي

اوكى .. ماعندي مشكله .. انقله لقسم الاقتصاد ..

لاني احترت وين احط الموضوع بصراحه ..

وما ابيه ينظلم ..

وفكره حلوهامه يكون مرجع لكل تصاميم الفلل والمنازل ..

واللي عنده تصاميم يحطها .. بشكل مرتب >> ماتبي موضوعها ينحاس

وبحاول اعدل مركز التحميل ..

لاهنت على مرورك العطر ..

[نــجــد]

التصميم الثالث ..
بصراحة رائع ومميز والأهم أنه مناسب للمجتمع الخليجي ..فهناك جناح كامل

(مستقل ) للنساء وآخر للرجال بالإضافة للتوزيع الرائع لبقية الغرف خاصة غرف النوم

.:. .:. .:. .:. :. .:.


--- المُلفت للنظر في تصميم هذا المسكن هو النسق المعماري الذي صمم على أساسه من حيث وجود أربعة أشكال ثمانية الأضلاع تجمع عناصر المسكن وتلتف حول فناء داخلي (أتريوم ) تنفتح جميع العناصر عليه بحيث يمثل بؤرة التصميم ..
ويلاحظ المرونة المتزنة التي توفرت في عناصر المسكن مع إختلاف وظائفها , مع المحافظة على الخصوصية المطلوبة وقت الحاجة إليها مما يعطي إحساساً بإتساع المبنى وكبره رغم أن أبعاد المبنى ككل 20م × 20م فقط


الدور الأرضي ..





الدور العلوي ..

-- يتكون هذا الدور من جناح نوم كبير المساحة يطل على تراس (بلكون ) خاص مع

جناحين نوم مستقلين بالإضافة لغرفتين نوم وحمام ومعيشة علوية تطل على

المعيشة السفلية , وتتجمع هذه العناصر حول الفناء الداخلي المغطى --






.. يتبــع ..

[نــجــد]

حبيت اقول لكم شغله .. مو شرط يكون الدور العلوي في جميع التصاميم غرف نوم بخدماتها ..

يقدر الواحد يعدل في التصميم على حسب احتياجاته .. من( مكتب لصاحب المنزل او مكتبة كتب .. او غرفة لعب اطفال .. وهكذا ..


التصميم الرابع ..


يتميز تصميم هذا المسكن بعنصرين..

ألأول :

إخراج مجلس الرجال خارج مبنى المسكن مما أعطى الإمكانية لفتح جميع العناصر المعيشية الأخرى داخل المسكن

على بعضها البعض ..

والآخر :

وجود حديقة داخلية واسعة المساحة تتوسط المبنى ومفتوح عليها جميع الفراغات الموجودة في الدور الأرضي

الدور الأرضي :

1- مجلس رجالي خارجي 6,5 ×7,2

3- مدخل عائلي

4- جلسة 6,8 × 5,3

5- جلسة 6,5 ×5,5

6- صالة طعام 7× 4,6

7- حديقة داخلية 7,6× 6,5

8- غرفة نوم 3× 2,8

9- مطبخ 6,5 × 4





الدور العلوي

نلاحظ في الدور الأرضي المدخلين الموجودين في المبنى يؤديان إلي الحديقة الداخلية ...ويوجد ثلاث صالات معيشية بما فيها الصالة الموجودة في الحديقة الداخلية ..وصالة طعام ومطبخ بالإضافة إلي مجلس رجال خارج مبنى السكن ..
أما في الدور العلوي فيوجد أربع غرف نوم بمساحات واسعة باللإضافةإلي صالة علوية ..

10- جلسة 5,4 × 4،5

11- غرفة نوم 6,5 × 4,5

12- غرفة نوم 4,8 × 4,6

13- غرفة نوم 6,5 × 5،5

14- غرفة نوم رئيسية 9× 5,5






.. يتـــبع ..

[نــجــد]

التصميم الخآمس ..


الصالة العائلية هي محور وقلب هذا التصميم ..

فجميع الأجزاء المعمارية الأخرى تلتف حولها ,الصالة مفتوحة السقف نحو الدور العلوي مما زادها ذلك اتساعاً وجمالاً ..
ويتميز موقعها بإطلالته على الجزء الأوسع والأهم من الحديقة الأمامية ..

الجزأين الرجالي والنسائي متماثلان في التصميم من حيث المدخل وبهو المدخل والمغاسل وصالة الجلوس ...

ويؤدي كلاً منهما إلي الصالة العائلة وصالة الطعام والمطبخ التحضيري وركن الإفطار ..


.:. .:. .:. .:. .:. .:. .:.


1- الدور الأرضي






2- الدور العلوي

أربع غرف نوم بمساحات متنوعة لكل منها دورة مياه مستقلة ومنها غرفتين أعطيتا

اهتماماً من حيث المساحة والموقع ..

بالإضافة إلي ركن جلوس يشرف على الصالة العائلية الموجودة في الدور الأرضي










.. يتبــــــــــع ..

[نــجــد]

التصميم السادس ..


تصميم متميز بإنفتاح الفراغات المعيشية واتساعها ووجود قبو (بدروم ) على كامل مساحة ..

المبنى ويوجد فيه كافة الفراغات المعيشية الموجودة في الدور الأرضي بحيث جعل من هذا التصميم لمسكن متوسط

المساحة يدخل في نطاق تصنيف القصور..

.:. .:. .:. .:. .:. .:. ..:.


الدور الأرضي

نلاحظ في الدور الأرضي وجود مدخل رئيسي يؤدي إلي بهو واسع , استغلت

جوانبه كجلسة شعبية ومن ثم صالة رجال واسعة ..

المدخل العائلي يؤدي إلي صالة دائرية مفتوحة بالكامل على الدور العلوي وإلي سلم أنيق التصميم معلق يؤدي الي

الدور العلوي ..

الصالة العائلية وصالة النساء وركن الإفطار لها إطلالة جميلة على المسبح الموجود في القبو ..




الدور العلوي

في الدور العلوي يوجد خمسة غرف نوم ,ثلاثة منها بدورات مياه مستقلة , وغرفتين بدورة مياه

مشتركة ..بالإضافة إلي جناح النوم الرئيسي الذي يتوفر فيه مكتب وجلسة وغرفة ملابس ودورة مياه واسعة وغرفة نوم .




القبو ( بدروم ) ..

القبو يمكن الوصول إليه من داخل وخارج المسكن ويوجد فيه كافة الفراغات المعيشية الموجودة في الدور

الأرضي ,علاوة على المسبح المغلق وصالة الألعاب الواسعة ..




.. يتبــــــــع ..

[نــجــد]

التصميم السآبع ..


تصميم عملي لإحتياج كبير على مساحة محدودة
التصميم يحقق الإحتياج من الفراغات المعيشية
لأسرة كبيرة وعلى مساحة أرض محدودة وبخطوط
عملية تأخذ الناصية الإقتصادية في الإنشاء في الإعتبار..

.:. .:. .:. .: .:. .:. .:.

الدور الأرضي

نلاحظ في الدور الأرضي مدخل وبهو مدخل يؤدي
إلي صالة الرجال وملحق بها ركن لجلسة شعبية ..
المدخل العائلي جانبي ويؤدي إلي صالة عائلية واسعة وصالة
نساء ومطبخ وركن إفطار وسلم دائري أنيق يؤدي إلي الدور
العلوي ...يفصل مابين جناح الرجال والجناح العائلي صالة الطعام

1- مجلس رجالي 5,5× 4,6

2- جلسة 2,8×3,5

3- غرفة الطعام 3,8× 5

4- صالة 5×7

5- مطبخ 3,8×4

6- مجلس نساء 4×4




الدور العلوي

خمس غرف نوم بمساحات مختلفه ,,منها غرفتي
نوم بدورة مياه مشتركه وباقي الغرف بدورة مياه مستقله
يتوفر في الدور العلوي صالة وركن لمطبخ صغير وسلم تخديمي يؤدي إلي السطح

7- جلسة 3,5×6

8- غرفة نوم 3,9 ×4

9- غرفة نوم 3,9 ×4

10- غرفة نوم 4,3 × 5

11- جناح النوم الرئيسي 5,5 × 5,6

12- غرفة نوم 4× 5





.. يتبـــــــــــع ..

[نــجــد]

التصميم الثآمن ..

تصميم لفيلا بخطوط حرة:

قد يكون موقع وشكل السلم الدائري ألزم المصمم بإستخدام

الخطوط المنحنية الحرة في تقسيم الفراغات المعيشية المختلفة.

إلا أن النتيجة كانت جيدة نحو الحصول على انتقال مرن وسهل

بين تلك الفراغات ..


.:. .:. .:. .:. .:. .:. .:.

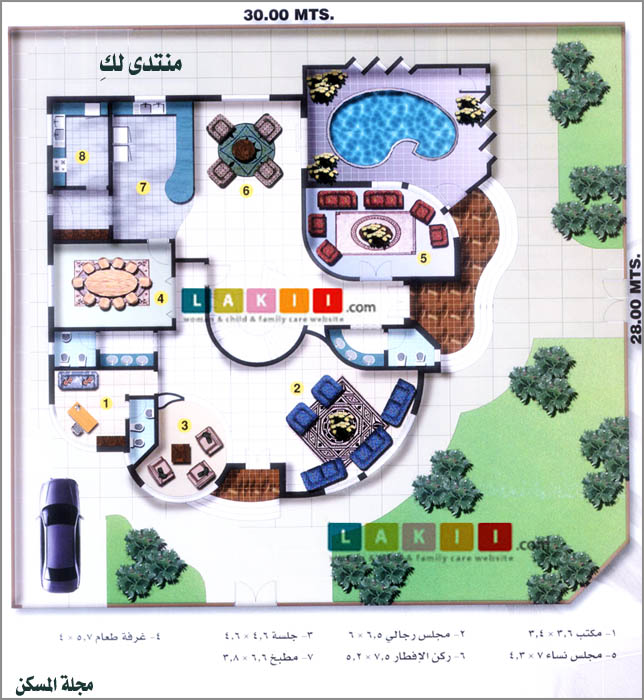

الدور الأرضي :

المدخل العائلي لايقل أهمية عن المدخل الرئيسي في التصميم

والفراغات المعيشية حيث أخذ نصيباً من الموقع المناسب والمساحة

الجيدة ,

أما المدخل الرئيسي فيؤدي مباشرة إلى صالة الرجال مع ركن شبه

دائري لجلسة شعبية وفراغ لمكتب صغير ...

صالة النساء والصالة العائلية والمطبخ التقديمي تطل على مسبح مغلق

ومفتوح على الطابق العلوي ..


صورة مخطط الفيلا :

وبيان مساحة كل غرفة

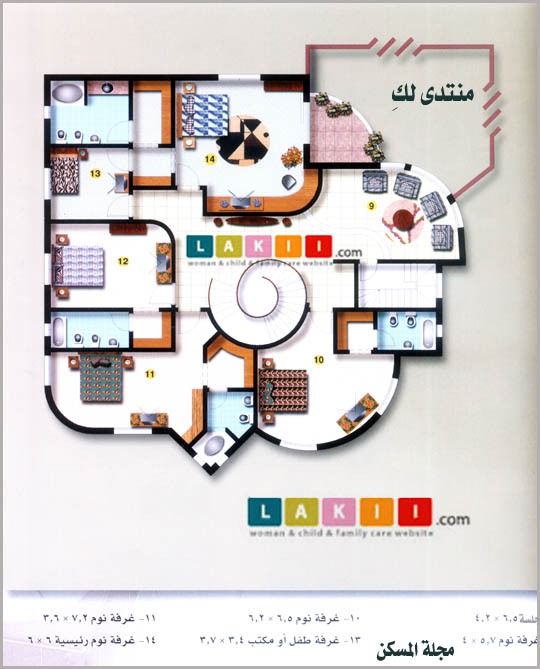

الدور العلوي :

الاهتمام بغرفة النوم الرئيسية يظهر بوضوح في التصميم

من حيث توفير غرفة ملابس ودورة مياه واسعة وغرفة

طفل وركن جلوس وتراس يطل على المسبح المغلق .

يوجد ثلاث غرف نوم أخرى ولكل منها غرفة ملابس ودورة مياه مستقله

علاوة على صالة عائلية لها إطلالة جميلة على المسبح ..





.. يتبـــــع ..
